切割坡口機

D系列移動臺式管子切割坡口機

沃爾特D系列移動臺式管道切割坡口機，針對中小批量管道預制加工研發的切割坡口一體機，是一臺可移動式經濟型管道切割坡口加工機床。既可以用于車間管道預制加工，也便于野...

產品視頻

產品介紹

產品簡介：

沃爾特D系列移動臺式管道切割坡口機，針對中小批量管道預制加工研發的切割坡口一體機，是一臺可移動式經濟型管道切割坡口加工機床。既可以用于車間管道預制加工，也便于野外施工現場的管道切斷坡口加工。主機可以固定在現場已有的操作臺上，也可選配我司小車式可移動操作臺，其設計新穎，功能強大，操作簡便，應用十分廣泛。是便攜式和固定式管道切割坡口設備的功能和應用的完美結合，使得快速安裝和快速高效切割而且可重復切割成為可能，選配其他附件，還可以變身為切管機或管道焊接設備。


產品特點：

1、步夾緊的漲緊爪設計，多點自動定心，薄壁管也不會變形；

2、刀架、驅動和刀片均與外部安裝式管子坡口機通用；

3、自動進刀，轉速可調； 可選配操作臺，與物流管托架配合使用，形成流水線作業；

4、可加工碳鋼、合金鋼、不銹鋼、有色金屬、工程塑料、鑄鋼等多種材質；

5、主機體與E系列鋸片式管子切割機一致，配合使用功能更強大，使用更廣泛；


加工功能：

1、管道切斷

2、管端內、外坡口

3、管端平口

4、同時切斷坡口

5、復合坡口

6、鏜孔

7、管外壁修復

8、加工法蘭面

9、車槽

坡口類型：
 V型坡口，J型坡口，U型坡口，雙坡口，復合型坡口
  坡口類型及坡口角度，以及加工管道材質，請訂購前申明



技術參數
       型號規格

加工范圍OD mm

坡口壁厚mm

刀盤轉速 rpm

電機功率 kw

電動式

數控式

D4

D4A

Ф20～120

≤20

0-33

1.43

D6

D6A

Ф35～170

≤30

0-23

1.43

D9

D9A

Ф76～220

≤30

0-18

 1.43

D13

D13A

Ф168～320

≤30

 0-14

 1.43

D16

D16A

Ф273～420

≤30

0-14

 1.43

D20

D20A

Ф377～520

≤30

 0-13

2.0

D24

D24A

Ф457～620

≤30

0-13

 2.0

D30

D30A

Ф559～720

≤30

0-13

2.0

非標參數可按用戶要求設計制造

動力選擇

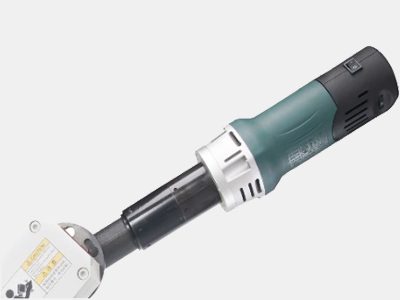

   1、普通電動式:
電源：220V,50-60Hz,1P；
功率：1.43KW，2.0KW

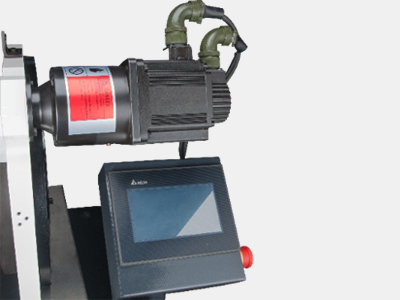

2、數控式:
電源要求：380V,50-60Hz,3P ;
功率：2.0KW



加工刀具
為了滿足加工現場的各種要求，我們有豐富的刀具種類可供選擇，更可以按照客戶需求訂制不同角度，不同尺寸的刀具。

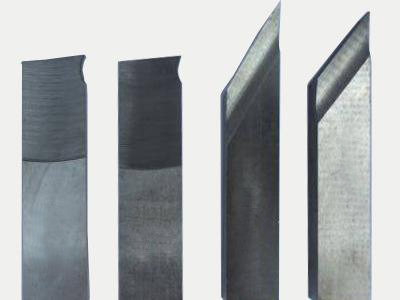

1、成型刀具
材質：M42和 M35
種類：切斷刀，坡口刀，雙面坡口刀 ，復合坡口刀，內坡口刀

角度：0度，30度，37.5度（標配）； 雙面30度，37.5+10度（選配）

長度：三種90mm,150mm,200mm

2、嵌入式刀具
材質：40Cr   刀片材質：硬質合金
種類：切斷刀，坡口刀，雙面坡口刀 ，復合坡口刀
角度：0度，30度，37.5度，雙面30度，37.5+10度
